MDX-540 benchtop milling machine
$name

MDX-540减式快速原型机规格信息

型号 MDX-540 MDX-540S
可切割材质 塑料,树脂,木材和有色金属
XYZ 轴行程 500(X)×400(Y)×155毫米(Z)

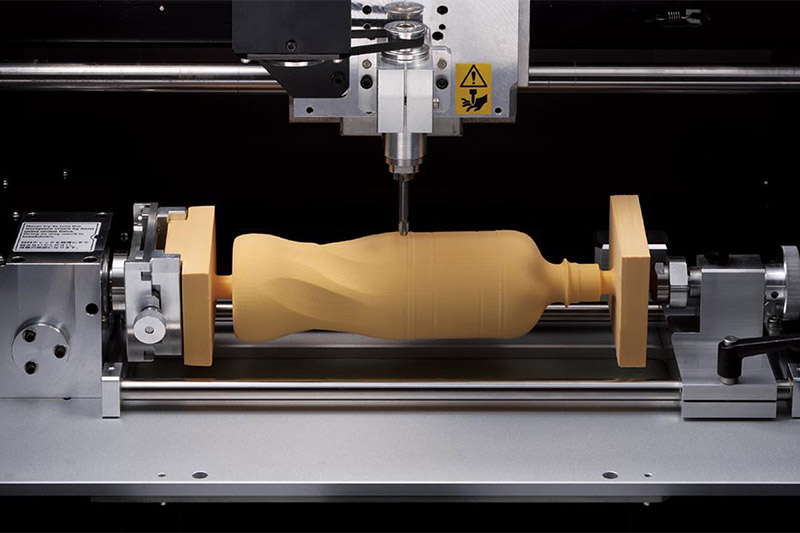

可装载工件尺寸,带选配旋转轴(ZCL-540 * 177.8 毫米直径x 370.8 毫米长度
实际可切割范围小于此值
主轴头与工作台的距离 254 毫米
工作台尺寸 550(W)×420 毫米(d)
可装载工件重量 加速率为0.2 G 26 磅(12 千克),0.1G 44 磅(20 千克),0.05G 44 磅(20 千克)
XYZ 轴驱动系统 交流伺服电机,60W 交流伺服电机,80W
运行速率 295ipm(7.5米/分)
加速率 0.2G,0.1G,0.05G
软件分辨率 RML-1 代码:0.0004“ 0.01 毫米),NC 代码模式:0.00004” 0.001 毫米)
机械分辨率 0.00004“(0.001 毫米
定位精度 +/- 0.004“/ 12”(+/- 0.1 毫米/ 300 毫米),空载条件下
重复精度 +/- 0.0019“(+/- 0.0 毫米),空载条件下 +/- 0.0008“(+/- 0.02 毫米),空载条件下
原点重复能力当电源打开/ 关闭 +/- 0.0019“(+/- 0.05 毫米 +/- 0.0008“(+/- 0.02
主轴电机 直流无刷电动机,400瓦
主轴转速 400 12000rpm ;定位和对中时采用400 3000rpm
刀夹 筒夹方式,工具直径:10 毫米(0.4 英寸
指令系统 RML-1 NC 代码
接口 USB (标准修订版本1.1
电源供应 电压和频率:AC 100 120 V / 220 240 V ± 10%50/60 Hz
功率容量:7 A(100 120 V)/ 4A(220 240 V)
功耗 700W
噪音等级 操作过程中非切削时65分贝(A)或更低,待机过程中:45分贝(A)或更低符合ISO 7779 标准
外观尺寸  X X 高: 29.3 x 37.6 x 33.8Z“(745 x 955 x 858 毫米  X X 高:30.1 x 37.6 x 33.8Z“(765 x 955 x 858 毫米
重量 225 磅(102 千克)
运行温度 41 104F(5 40℃)
运行湿度 35至80%(无冷凝)
所含配件 方便操作面板,电源线,刀具传感器,传感器电缆,螺母,螺母扳手,扳手,六角扳手,Roland 软件光盘,SRP播放器软件光盘,用户手册,Roland 软件使用指南,SRP Player 安装和设置指南和NC 代码参考手册

交流伺服电机,80W
型号 MDX-540A

MDX-540SA

可切割材质 塑料,树脂,木材和有色金属
XYZ 轴行程 400(X)×400(Y)×155 毫米 (Z)
可装载工件尺寸,带选配旋转轴(ZCL-540 * 7.0“ 直径x 14.6” 长度[177.8 毫米直径x 370.8 毫米长度]
实际可切割范围小于此值
主轴头与工作台的距离 254 毫米
工作台尺寸 550(W)×420 毫米(d)
可装载工件重量  加速率为0.2 G 26 磅(12 千克),0.1G 44 磅(20 千克),0.05G 44 磅(20 千克)
XYZ 轴驱动系统 交流伺服电机,60W
运行速度 295ipm(7.5 /
加速率 0.2G,0.1G,0.05G
软件分辨率 RML-1摩尔:0.0004“(0.01 毫米NC 代码模式:0.00004” 0.001 毫米)
机械分辨率 0.00004“(0.001 毫米
定位精度 +/- 0.004“/ 12”(+/- 0.1 毫米/ 300 毫米,空载条件下
重复精度

+/- 0.0019“(+/- 0.05 毫米

空载条件下

+/- 0.0008“(+/- 0.02 毫米

空载条件下
原点重复能力当电源打开/ 关闭 +/- 0.0019“(+/- 0.05 毫米 +/- 0.0008“(+/- 0.02米)
主轴电机  直流无刷电动机,400 W
主轴转速 400 12000转/分;定位状语从句:对中时采用400 3000转/分钟
刀夹 刀架型式,锥柄:JBS4002 15T
指令系统  RML-1 NC 代码
接口  USB (标准修订版本1.1
电源供应

电压和频率:AC 100 120 V / 220 240 V ± 10%50/60 Hz

所需功率容量:7 A(100 120 V)/ 4 A(220 240 V)
功耗  700W
噪音等级  操作过程中非切削时65分贝(A)或更低,待机过程中:45分贝(A)或更低符合ISO 7779 标准
外观尺寸

X X 高:

29.3 x 37.6 x 33.8“(745 x 955 x 858 毫米

X X 高:

30.1 x 37.6 x 33.8“(765 x 955 x 858 毫米
重量 249 磅(109 千克)
操作温度 41 104F(5 40℃)
操作湿度 35 80%(无冷凝)
所含配件 方便操作的面板,电源线,刀具传感器,传感器电缆,螺母,螺母扳手,扳手,六角扳手,Roland 软件光盘,SRP Player 软件光盘,用户手册,Roland 软件使用指南,SRP Player 安装和设置指南,NC 代码参考手册,自动刀库(参见下面的ZAT-540 技术规格)

  自动换刀装置(ZAT-540
所含刀具数量 4
刀具长度
4.3“(110 毫米
刀具直径
0.4“(10 毫米
刀具重量
0.77 磅(350 克)
刀具固定方式
锥柄:JBS4002 15T
刀具选择方式
直接更换类型,固定位置规格信息
所适压缩空气
102 145磅1.8CFM(0.7至1.0MPa,50L /分钟或以上
主轴速度 400 12000转/分;定位状语从句:对中时采用400 3000转/分钟
重量 15 磅(6.8 千克)总重量,包括主轴,尾架,驱动单元等
所含配件 驱动单元,尾架,ATC 主轴,气缸,底座,Z 轴原点传感器,垫片,有头螺钉,内六角扳手,外罩和用户手册


* 在安装了Ť 型槽工作台,长度297 毫米(11.7 英寸
  安装ZCL-540 单元后,MDX-540 X 行程如下:
     •  标准工作台,无自动刀库:285 毫米(12.2 英寸) / 325 毫米(12.7 英寸)(加长X 轴行程
     •  标准工作台,安装自动刀库时:270 毫米(10.6 英寸)/ 325 毫米(12.7 英寸)(加长X 轴行程
     •  Ť 型槽工作台,未安装自动刀库时:218 毫米(8.5 英寸)/ 258 毫米(10.1 英寸)(加长X 行程
     •  Ť 型槽工作台,安装自动刀库时:203 毫米(7.9 英寸)/ 258 毫米(10.1 英寸)(加长X 轴行程
